Rotativstanze

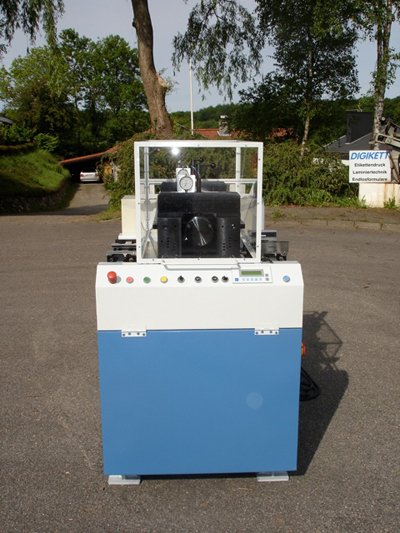

Nach vielen Jahren Erfahrung in der Produktion von integrierten Druckprodukten für Werbung, Banken, Industrie und Gesundheitswesen wurde von Digikett GmbH der Wunsch nach effektiven Maschinen zur Folienverarbeitung mit der hochleistungs Digi-Rotativstanze erfüllt. Digikett entwickelte eine Anlage in Modulbauweise, die je nach Bedarf veränderbar und ausbaufähig ist. Zunächst sind Module wie Vakuum-Folien-Spender und Präzisionstanzwerk für Geschäftspartner in auserwählten Marktsegmenten lieferbar. Rollenab- und Aufwickler, wie auch Bogen- und Falzauslage können ebenfalls geliefert werden. Die Abbildungen zeigen die neue Digi-Rotativstanze mit folgenden technischen Vorrichtungen, als selbständige Anlage für den sofortigen Einsatz:

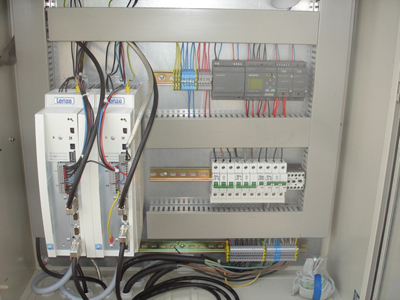

Der Hauptantrieb der Digi-Rotativstanze kann entweder im Verbund arbeiten oder ist als selbstständige Maschine steuerbar. Es sind keine mechanischen Verbindungsstücke erforderlich. Das Stanzaggregat kann mittels Gabelstapler am Einsatzort abgesetzt werden. Danach kann die Produktion freistehend anlaufen, oder es wird eine Kabelverbindung zur Hauptmaschine in die vorbereitete Steuerleitung gesteckt und ist dann produktionsbereit. Die Maschine ist mit Servomotoren ausgerüstet und verzichtet somit auf sonst notwendige mechanische Antriebe:

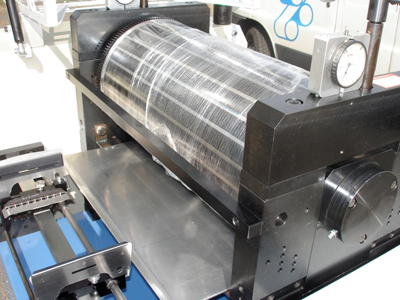

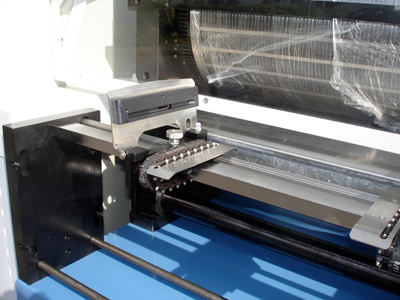

Vier (4) zuverlässige Euro-Traktoren übernehmen den Papiertransport bei gelochten Endlos-Formularbahnen. Der Servo-Antrieb ist gleichzeitig der Geber für alle folgenden Komponenten. Die maximale Arbeitsbreite erlaubt Doppelstrom-Fertigung bis 240 mm oder eine gesamte Bahnbreite bis 500 mm. Der Traktorenantrieb lässt sich auch abschalten, um dann von einer fremden Maschine, mit gespannter Papierbahn, in Serie gesteuert zu werden. Der Hochleistungs-Servoantrieb für die Vakuumeinheit mit Schneidwelle für Folien ist für 24" entsprechend 12" voll rotierend eingerichtet. Andere Formate die durch 24 teilbar sind, also Formate mit 1/6" oder 1/3" Teilung können auch verarbeitet werden. Diese Möglichkeit bietet Lösungen für Klein- und Mittelauflagen mit kurzen Einrichtezeiten. Eine maximale Laufleistung ist allerdings nur als Vollrotation zu erwarten. Eine Seitenkanal Vakuumpumpe mit einer Leistung von 380 m³/h gehört zur kompletten Ausrüstung und kann bei Bedarf auch an ein zentrales Absaugsystem angeschlossen werden. Die Digi-Rotativstanze wird in der Regel mit den DigiLams verbunden.

Spezifikation: Max. Bahngeschwindigkeit: 150 m/min

Anschluß: 380 V 3P 50 H 32 A

Länge: 1500 mm, Breite: 900mm, Höhe: 2.000mm
